MOD PS2 PORTATIL: PS2P

QUEM GOSTARIA DE UM PS2 PORTAIL?? SERIA BOM SE ELE EXISTISSE, MAS COMO NÃO EXISTE PODEMOS IMPROVISAR,  EU ENCONTREI NA INTERNET ESSE MOD DE PS2 PORTATIL FEITO MANUALMENTE, INFELIZMENTE O SITE ESTÁ EM INGLES, MAS EU COLOQUEI O PAPAI GOOGLE PRA TRADUZIR, É CLARO QUE A TRADUÇÃO É HORRIVEL, EU CONCERTEI UNS 3 PARAGRAFOS MAS, PERDI A PACIÊNCIA, MAS SÓ PELAS IMAGENS VALE A PENA



INFORMAÇÕES VIA ESTE SITE:  http://benheck.com/ps2-portable
QUALQUER RESPONSABILIDADE E CREDITOS RECORRAM A ESTE ENDEREÇO

Normalmente eu fazia algum tipo de Photoshop "aventura" para estas coisas, mas com o PS2p eu decidi ir para um mais passo-a-passo contando sobre o processo de construção real. Eu muitas vezes me questionei sobre a forma de como  construir essas coisas, então eu pensei que eu ia fazer isto tão informativo quanto possível.

 primeira partida fazendo um portátil PS2 no início de 2004, com um PS2 regular. Ele estava indo bem e eu até tinha uma bateria Ni-MH que iria executá-lo, mas eu estava tendo problemas com o drive de DVD. Eu mantive-a toda a primavera, então eu tive que trabalhar no meu livro.

Com o livro feito (em outubro) eu poderia voltar a fazer um PS2 portátil . Meu objetivo era tê-lo feito antes do PSP real . (Para diversão e valor de choque) Também em outubro, o PS2 novo menor foi saindo. Eu descobri que eles tinham um adaptador AC / DC externo de 8,5 volts. Isso parecia razoável para mim assim que eu comprei um - a multa pessoal na loja de jogo Anteriormente conhecido como Funcoland tenho-os em poucas semanas mais cedo para meu deleite. Isso me deu uma vantagem sobre outros portateis!

O próximo passo foi encontrar uma fonte de energia que iria trabalhar e esperava fornecer, pelo menos, umas horas de funcionamento. A bateria geralmente é o segundo fator mais complicado (o aparelho em si é o primeiro), porque você não pode realmente "cortar" uma bateria - que vai ser do tamanho que é, e você tem que lidar com isso.

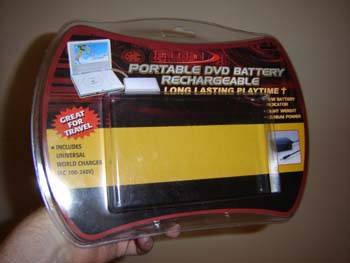

Lembrei-me de ver uma bateria de iões de lítio no Wal-Mart. A intenção é poder leitores de DVD portáteis e afins, mas tudo o que importava era como ele emitido 9 volts e 5400mA armazenados de poder! Aqui está o que o pacote : (A bateria em si é apenas uma caixa cinza com luzes )



Eu mantive meu recibo no caso, não funcionou para que eu pudesse devolvê-lo. (Pretty astuto de mim, eu sei. Não diga o grande "WM"). Eu, então,peguei uma tela de 5 polegadas do"PSone para usar . Ele consome cerca de 1,9 ampères, em média.


(Nota: O portátil SNES está ligado, porque eu estava apenas usando a tela)

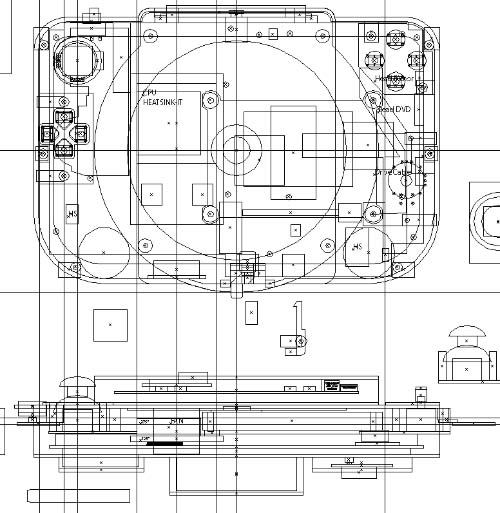

Então, agora eu sabia que poderia funcionar. O próximo passo foi desenhar o caso. Eu medi todas as peças (bateria, circuitos de bateria, PS2 placa-mãe, drive de DVD, controles) com o meu fiel paquímetro digital e, em seguida, projetou o caso, utilizando Abode Illustrator, que é o programa que eu usei para todos os portáteis em meu livro. Os layouts profundidade de cima para baixo e do lado do PS2p pode ser visto abaixo. Há desenhos muito mais necessários, mas isso mostra as duas partes mais importantes. Coisas como os joypads, sticks analógicos, botões e discos DVD deve ser um pouco reconhecível. No meio, você pode ver a montagem da trava da tampa. (A coisa com o dente)



Isso tudo foi feito em estrutura de arame 2D como objetos de vetor. Alguns podem estar se perguntando por que eu não usar um programa 3D ... a resposta é que eu estou acostumado a fazê-lo em 2D, eu não tenho um programa 3D e da máquina de corte CNC eu pretendia usar gráficos 2D leva para ser executado. Claro que requer uma reflexão um pouco mais e extra "vista lateral" desenhos para estabelecer a profundidade adequada, mas meu cérebro precisa de um treino de vez em quando de qualquer maneira.

Me em 90 anos para whippersnappers jovens: "Quando eu tinha a sua idade, tínhamos programas de arte 2D! E nós gostamos! E nós não reclamar! "

O projeto da unidade levou cerca de uma semana (intercalados com eu jogando GTA: San Andreas) Todos os projetos originais que fiz na primavera foram jogados fora como esta unidade se vai ser menor e mais fino de qualquer maneira. Esta unidade é semelhante ao desenho original, mas menor então eu comecei do zero. Alguns vêem uma tela de computador vazio tão intimidador, mas eu vejo isso como uma oportunidade para fazer as coisas melhor do que da última vez!

Então, usei um gravador do laser de 60 watts para cortar todas as peças de 1/16 "de plástico gravura e 1/4" de acrílico preta grossa. O próximo passo é para a montagem destas partes para construir o caso ...

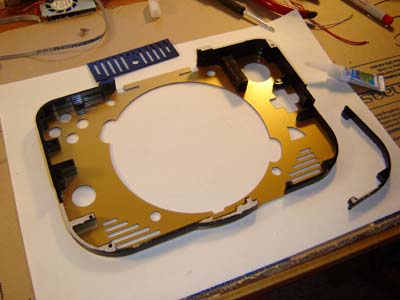

Os 1/4 "negras paredes laterais de acrílico foram empilhadas e superglued uns aos outros e os 1/16" placas de espessura, como mostrado abaixo. Isso cria o "corpo" do caso, como visto abaixo:



No topo você pode ver a grelha de prata coisa. Este é o orifício de saída de ar. A idéia é que um pequeno ventilador traz ar fresco para dentro da caixa do fundo. Em seguida, ele passa por cima do dissipador de calor, que também está sob a unidade de DVD. O DVD de fiação adiciona mais fluxo de ar, que também ajuda a empurrar o ar existente acima. Finalmente, os golpes esperançosamente agora de ar quente para fora do topo da unidade. Este deve vir a calhar durante os invernos sub-Ártico Wisconsin. Talvez poderia até mesmo cozinhar um moleque ...

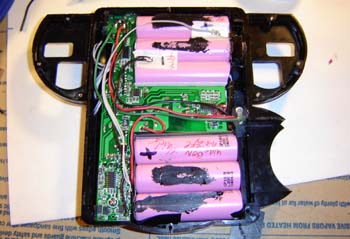

Em seguida se eu tinha que rasgar a bateria (o que era difícil, que a coisa foi selado mais apertado do que os arquivos JFK) e instalá-lo na parte de trás do aparelho, como mostrado abaixo. Os botões de ombro também faziam parte deste conjunto. Quanto mais coisas você pode combinar junto o que é mais fácil de montar.



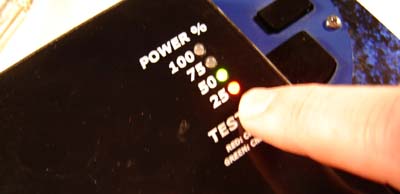

Note como as baterias têm um circuito com eles. Eu suponho que isso é porque eles são de íons de lítio e não Ni-CD el cheapos. Há (2) reguladores e dissipadores de calor neste circuito que eu fornecia bastante saídas de ar (muito mais do que a caixa da bateria original tinha, que era ZERO. Essa coisa ficou quente!) A bateria tinha algum LED é sobre ele que acendem para indicar os níveis de energia. I religados eles e trabalhou-o no caso de o PS2p. Uma vez que este é na parte de trás da unidade ou se precisa para lançá-lo ao redor durante o jogo para verificar a bateria, peça a um amigo para verificá-lo ou jogar na frente de um espelho (sua escolha)

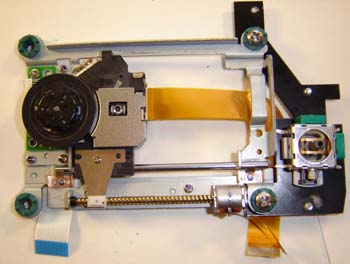

Aqui está o drive de DVD para o PS2. É muito pequeno e compacto (e redundantes) que foi um alívio para mim - a unidade original de PS2 foi um pouco complicado. (A palavra "Cumbersome" sempre me faz pensar de pepinos ...) É montado para o mesmo pedaço de plástico o analógico direito faz. O que acontece é que eu tento encontrar tantas partes a mesma profundidade e montá-los juntos. Tanto a vara analógica e as montagens de accionamento deveria ser 0,5 "a partir da frente da caixa de modo que eles estão aqui combinadas. Também fiz um costume "botão" analógico para o pau do lado direito para que não bater em nada. Ele tem menos espaço para se movimentar do que o pau principal esquerda.



O cabo de acesso DVD (inferior coisa ouro direita na foto) ainda pode chegar a tomada original, que é útil, porque seria difícil que Parreira para religar. Os outros dois cabos da unidade tem que ser religados, mas eles não estavam muito difícil ... só um pouco doloroso para trás.

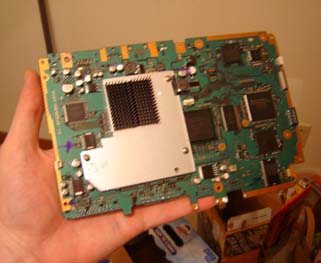

Esta é a placa de PS2 com o novo dissipador de calor sobre a CPU. Eu tinha um pedaço de 1/8 de corte de alumínio ", que adere ao chip com fita térmica e também tem um dissipador de calor off-the-shelf em cima disso. Desde que havia alguma coisa de espuma mole em cima do chip que eu precisava usar parafusos que atravessam a placa-mãe para puxar o dissipador de calor contra o chip, em vez de apenas ter que sentar em cima dele. Isto permite um melhor escoamento de calor ... e também faz o dissipador de calor se tornar parte da placa-mãe para uma unidade, compacto agradável.

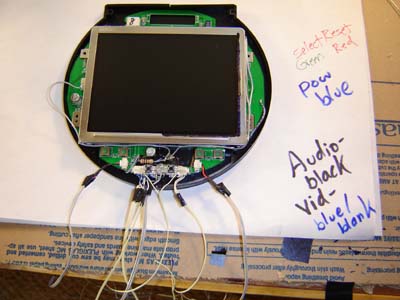

Aqui está uma tela cortada PSone-up com um monte de religação, deitado em uma metade do cenário de tela. Vou usar os sinais RGB fora do PS2 para este projeto. Dessa forma, a 5 de exibição "vai ser muito afiada! Observe como eu cuidadosamente codificadas por cores dos fios para eu saber o que eles são mais tarde. Eu prevejo nenhum problema com que tudo!

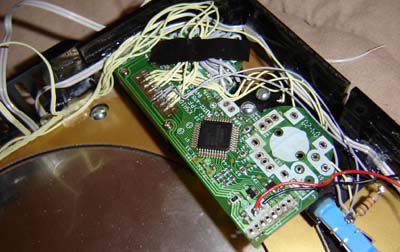

Agora vem a parte mais complicada ... coisas fiação juntos! A primeira coisa que se estava a placa controladora do controlador PS2. Eu religado o stick analógico esquerdo em um ângulo de 90 graus para que eu pudesse colocar a placa como esta, no caso:



Então, usei um monte de Ultra fino cabo do disco rígido ATA para conectar todos os botões à placa. (Quadrado, X, ombro e que não) No canto inferior direito da foto acima você também pode ver o poder PS2 interruptor on / off. Fazendo isso não permite que os próprios botões para ter mais função analógica, apenas on / off ... O quê? Você não sabia que eles eram analógicos? Eles são! Não, realmente! Muito úteis que você sabe!

Pinga-pinga sarcasmo.

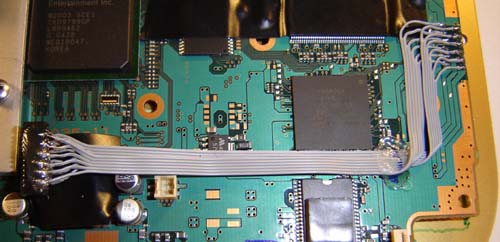

A unidade de DVD tem 3 cabos que vão para ele: o cabo de acesso DVD (não o nome oficial), o DVD do cabo do motor (também não é o nome oficial) e, finalmente, a cabeça de DVD posicionamento do cabo do motor (obter isso - não o nome oficial). Felizmente, a mais complicada por cabo - o cabo de acesso - foi tempo suficiente para chegar à tomada existente na placa. Os outros 2 tiveram de ser religados. O cabo do motor é mostrado religados abaixo:



Como você pode ver o macaco foi transferida para uma nova posição. Isso pode parecer uma dor na bunda, mas não é nada comparado com o horror do cabo de acesso teria sido. Agora vou parar de falar sobre o quão difícil algo que eu não fiz teria sido porque é bastante inútil. Isso é como dizer: "Uau, o Monte Everest parece que seria muito difícil subir havia subi-lo!"

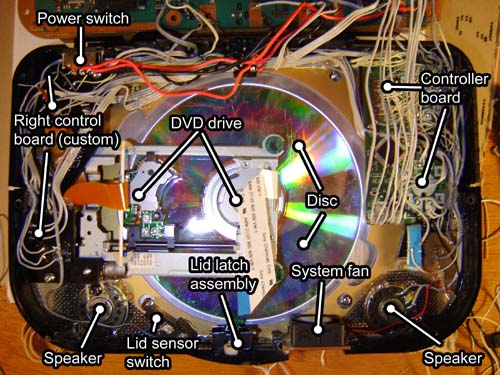

Esta foto seguinte mostra tudo instalado na parte da frente do caso PS2p, completo com as etiquetas para ajudar!



Todo esse lixo mal cabia no principal uma "porção do caso ... mas" mal "é melhor do que" não ", então eu estava feliz!

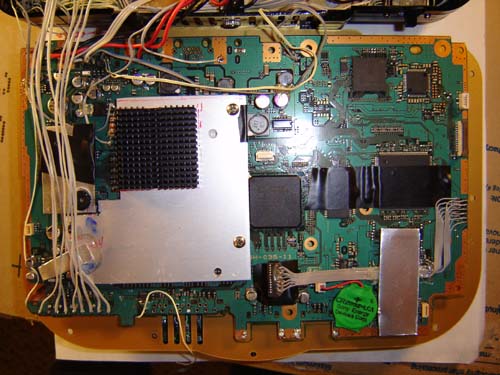

E aqui está a metade de trás do caso, a parte com a bateria. O conselho PS2 apenas uma espécie de senta lá sem garantia, que é OK, porque uma vez que a unidade é montada não há nenhum lugar ele pode ir. Não é um pedaço de um monte de cabo realmente se conecta à placa. Você pode ver a bateria do sistema e um dissipador de alumínio incrível estanho snipped no canto inferior direito.



Bem, toda a fiação que com certeza foi muito divertido! (Diversão Quase tanto quanto um tratamento de canal durante um vôo de 12 horas no ônibus em um avião que saiu correndo de cerveja) hora de ir para a montagem final!

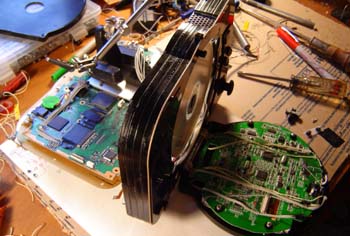

Uma vez que todos os intestinos estão ligados as metades da caixa ficam dobradas juntas. Isto mostra as três partes principais - a parte de trás da frente, e tela.

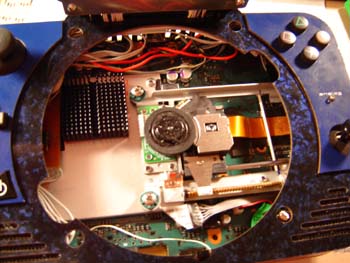

Em seguida, os parafusos na unidade de DVD estão ligados a pia da CPU calor. Perto do fundo você pode ver o cabo de fita do DVD giratório do motor conectado à porta estendida.

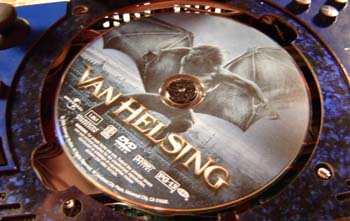

É uma boa idéia para testar a unidade com um DVD que não se preocupam - ​​você sabe, no caso, fica arranhada ou algo assim:

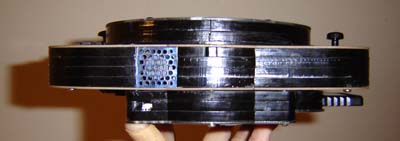

Com tudo o que testaram a unidade pode então ser aparafusada. A vista lateral é aqui:

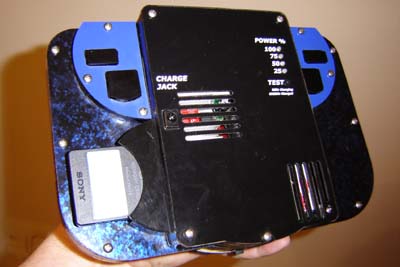

Aqui está a parte de trás da unidade. Eu não rotular os botões de ombro, porque deve ser bastante óbvio que eles são. (Isso seria apenas mais decalques para mim ter que desenhar o que tira um tempo valioso de construir esta coisa e beber MGD) O custo da tomada, teste de LED e cartão de memória podem ser vistos, junto com a textura de mármore azul / preto de a unidade.

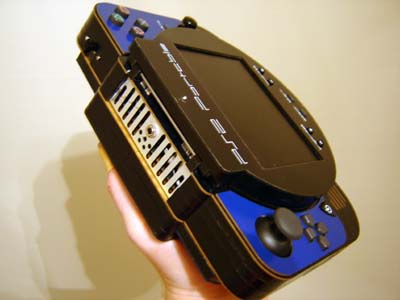

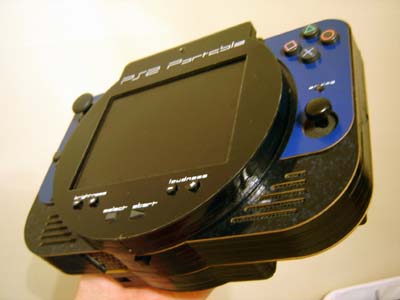

Eis alguns ângulos diferentes da unidade para sua leitura:

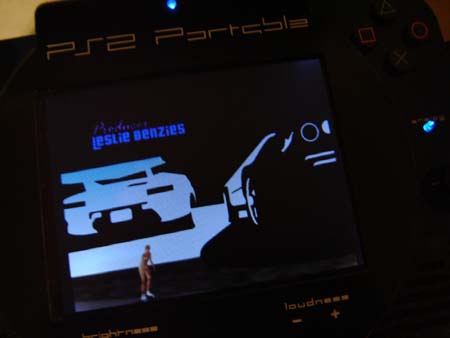

E aqui está uma foto do jogo. Desculpe a apenas 2 jogos de PS2 que eu tenho são tanto algo chamado Grand Theft Auto, então meio que limites as imagens que eu posso tomar. Eu não sei se a nitidez da entrada RGB é muito evidente na foto, mas ele está lá! Há 2 LED azul sobre esta coisa - uma para indicar a potência ON (superior) eo outro é um botão iluminado que alterna analógico on / off (à direita)



Então é isso - a história de como eu construir meu portátil PS2! Esperemos que ele foi um pouco informativo e talvez até um pouco esclarecedora. Agora eu tenho que voltar a trabalhar em outros projetos elaborando e fazer uma pausa de portáteis para um pouco ... mas não se preocupe - Eu vou estar de volta!

INFORMAÇÕES VIA ESTE SITE:  http://benheck.com/ps2-portable
QUALQUER RESPONSABILIDADE E CREDITOS RECORRAM A ESTE ENDEREÇO
